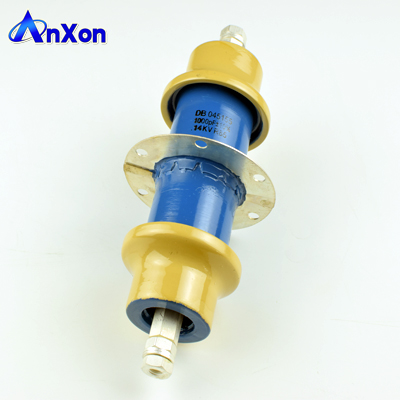

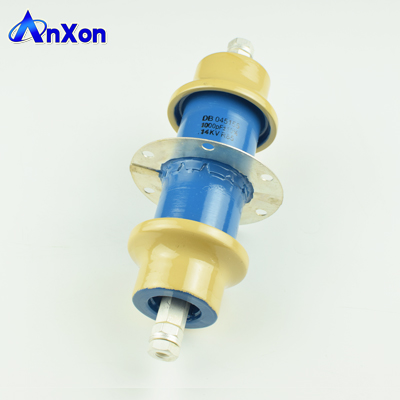

DB045155 14KV 1000PF 陶瓷高频穿心电容
型号:DB0451​​55
类型:陶瓷电容器
产地:中国浙江
品牌名称:AnXon射频功率平板电容器
电容:1000PF,1000PF
可用媒体:数据表,照片,EDA / CAD模型
公差范围:10%
包装类型:表面贴装
额定电压:14KV
工作温度:-30°C〜85°C
应用范围:射频/微波
名称:高频穿心陶瓷电容器
零件编号:DB04155
电压:14KV
额定功率:60KVA
电介质:R85
绝缘电阻:最小 10000兆欧
耗散因数:最大限度。0.08%(1kHz 1V)
温度特性:-750PPM /°C的

联系人: *
Company: MSN/skype:
产品:
Tel: Fax:
E-mail: * Website:
内容: *
验证码: *(标记星号的都须要填写)

产品描述
 产品描述

AnXon DB0451​​55 14KV 1000PF 60KVA R85馈通功率射频电容器

慈溪市安信电子有限公司是设计和制造复杂电子陶瓷元件和组件的领导者,这些元件和组件可用于多种应用和尖端技术。AnXon专业从事电介质和铁电材料及组件的开发和生产。该范围的高压RF圆盘电容器是由损耗极低的CLASS 1陶瓷介电材料制成的,这些材料可使它们在很宽的频率范围内承受很高的电负载。

P / N

额定规格
最大电流
 尺寸
(毫米)
 温度
特征
(一种)
D1
D2
D3
大号
H
中号
(PPM /℃)
DB030088
10KV 1000PF 60KVA
30
45
59
72
138
88
M6









-750



DB030100
8KV 600PF 30KVA



30



45



60



70



140



100



M6
8KV 800PF 30KVA
8KV 1000PF 30KVA
8KV 1200PF 30KVA
7KV 1500PF 30KVA


DB0451​​20
11KV 1000PF 60KVA


50


65


73


84


174


120


M10
11KV 1200PF 60KVA
10KV 1500PF 60KVA
DB0451​​55
14KV 1000PF 60KVA
25
65
73
84
195
155
M8

DB050180
20KV 1000PF 70KVA

50

85

95

110

225

180

M10
20KV 1500PF 70KVA
产品类别

AnXon高频大功率射频陶瓷电容器的功能

低损耗1类陶瓷介电材料
自发热
低的贵金属电极具有非常低的电容-温度特性,
相应地具有较低的调谐频率漂移。
低电感构造,高频率使用
高电压,高无功功率额定值
低磁化率
相关产品

高频大功率RF陶瓷电容器AnXon的一站式解决方案

这些电容器用于工业或医疗高频设备的振荡器,耦合电路或旁路电容器。它们适合用作传输线和载波频率设备的耦合电容器。X射线设备,广播设备,感应加热电源(管和固态),电缆故障查找器,等离子发生器,RF电源,介电加热,激光器等。
产品应用

AnXon高频大功率射频平板陶瓷电容器的应用

无线电广播发射机
HF滤波器,旁路和耦合电路
高功率匹配调谐电路,天线电路
高功率匹配网络,等离子发生器
高品质医学成像系统(MRI)
感应和介电加热设备
工业应用
质量控制

AnXon高频大功率RF平板陶瓷电容器已通过以下参数的100%测试

•电容
•容差
•介电耐压
•耗散因数
•绝缘电阻
过程和检查数据已保存在案,并可根据特殊要求提供。
资质认证
我们公司

慈溪市安讯电子有限公司,一家中国制造公司,是高压陶瓷电容器,门把手电容器,脉冲功率电容器,RF功率电容器,AC带电线路电容器,高Q电容器,高温电容器的专业制造商和供应商。


主要产品:
1)。高压圆盘陶瓷电容器
高压陶瓷圆盘电容器,超高压螺旋门把手电容器,交流带电线路电容器,
压器组件,陶瓷电容器堆,脉冲功率电容器,高压交流陶瓷电容器
2)。射频功率陶瓷电容器,
圆盘/平板电容器,水冷功率电容器,馈通射频电容器,管状陶瓷电容器
3)。高Q功率陶瓷电容器
高Q多层电容器,RF /微波多层电容器,高Q MLCC
4)。高压贴片SMD陶瓷电容器,高压MLCC
250V,500V,1000V 1KV,1500V,2000V 2KV,2500V,3000V 3KV,4000V 4KV,5000V 5KV,6000V,6KV,7000V,7KV,8000V,8KV,9000V,9KV
10KV HV多层陶瓷电容器
5)。高温贴片SMD陶瓷电容器,高温MLCC
125°C,150°C,175°C,200°C,250°C,300°C径向引线式高压陶瓷电容器,HV MLCC
125C,150C,175C,200C, 250C,300C高压多层贴片SMD无涂层陶瓷电容器MLCC带引线
