产品描述

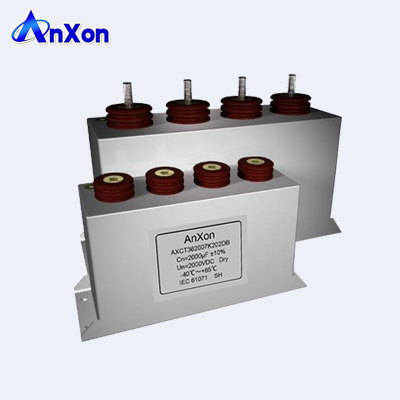

CT32系列高压直流滤波电容器
特点
方形不锈钢外壳，干式结构，阻燃树脂灌封
等效串联电感及电阻低，能承受较大纹波电流
具有自愈性，寿命长，容量大
可完全替代电解电容
用途
用于DC-Link直流支撑电路
变速传动（驱动、牵引）
光伏、风能并网逆变器
高压变频器
直流输电工程
轨道交通
聚丙烯薄膜电容器
高压薄膜滤波电容器
干式直流滤波电容器
技术参数
|
参数 |
参考值 |
|
引用标准 |
IEC 61071, IEC61881-1 |
|
工作温度范围 |
-40℃～+70℃［Θmax(hotspot)≤+70℃］ |
|
存储温度范围 |
-40℃～+70℃ |
|
额定电压范围 |
800VDC-6000VDC |
|
额定容量范围 |
100μF-10000μF |
|
容量允许偏差 |
±5%（J）,±10%（K） |
|
极间耐压 |
1.5Un 10s(25℃±5℃) |
|
极壳耐压 |
1.5Un+1000VAC 10s(50Hz,25℃±5℃) |
|
介质损耗角正切 |
≤2x10-3 @100Hz,25℃±5℃ |
|
过电压保护 |
1.1Un: 30% of on-load-dur |
|
1.15Un: 30min/day |
|
|
1.2Un: 5min/day |
|
|
1.3Un: 1min/day |
|
|
1.5Un: ≤30ms/time,1000 times during the life |
|
|
预期寿命 |
100,000 小时 hours ［Θmax(hotspot)≤+70℃］ |
|
失效率 |
100 FIT |
|
绝缘电阻 |
C x Ris ≥5 000s (25℃,100VAC) |
