安讯10KV 100PF 101 NP0 NPO C0G 高频瓷片高压陶瓷电容器
|
规格: |
10KV DC 100PF, 10KV 101 |
|
精度: |
K ±10%, J ±5% available on request |
|
类型: |
径向引线PCB 焊接 |
|
材料: |
NP0, NPO, C0G |
|
工作温度范围: |
-55C ~ 125C |
|
尺寸(ΦD×T*F): |
D:25mm, T:7mm, F:13.5mm |
超高压陶瓷电容器简介
高压陶瓷电容器，就是以陶瓷材料为介质的电容器。高压瓷片电容器的主要特点---耐压高，电压有3KV,6KV, 8KV, 10KV, 12KV, 15KV,20KV, 25KV, 30KV, 35KV, 40KV, 50KV，用于各种交流直流高压电路场合
常见的一类电容陶瓷材质有：NPO、C0G, UJ, SL, DL, N4700等，该类陶瓷电容温度系数的变化是确定的，容量和温度存在一个线性关系。频率特性和电压特性也非常好，但因介电常数不高，所以容量做不大。
常见的二类电容陶瓷材质有：Y5R,Y5P,Y5T,Y5S,Y5U,Y5V等，二类陶瓷材质其温度是非线性的，容量可以很大，但频率和温度却不恒定。
安讯高压陶瓷电容具有优良的充放电性能，耐压高，频率特性好，能承受高冲击电压，超低局放等特点，有交流和直流应用供客户选择。
额定电压: 1KV，2KV , 3KV, 6KV, 7KV, 8KV, 10KV, 12KV, 15KV, 20KV, 24KV, 25KV, 30KV,35KV, 36KV, 40KV, 50KV
容量: 10PF,15PF, 20PF, 22PF,27PF, 33PF, 39PF, 47PF, 56PF, 68PF, 82PF, 100PF, 220PF, 270PF, 330PF, 390PF,470PF, 500PF, 560PF, 680PF, 820PF, 1000PF, 1500PF, 2200PF, 2700PF, 3300PF,3900PF, 4700PF, 5600PF, 6800PF, 8200PF, 10000PF
工作频率范围: 50HZ-5MHZ
主要陶瓷介质: K100, K300, K2500,K3500, K5000, NPO, C0G, SL, DL, N4700, Y5R, Y5S, Y5T, Y5P, Y5U, Y5V,Z5U, Z5V

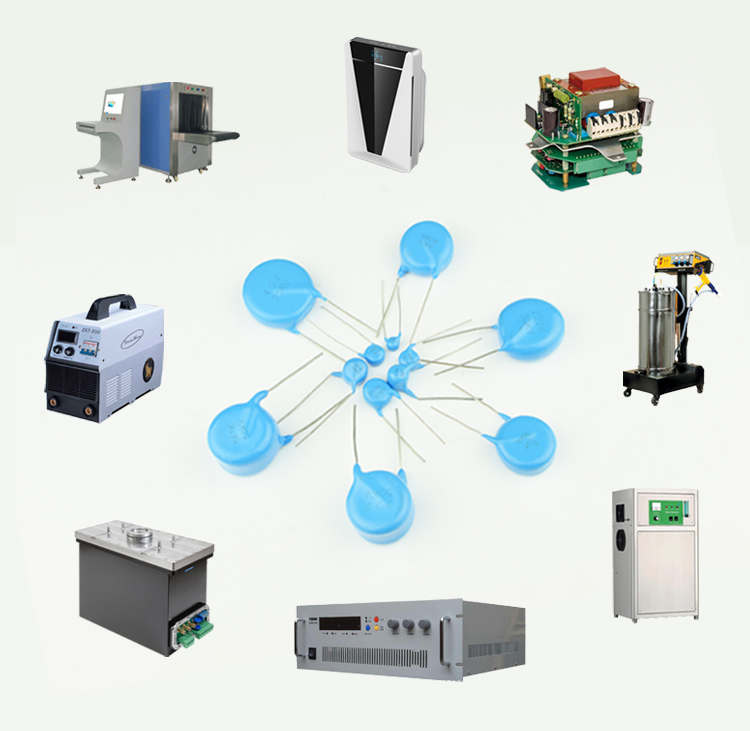

超高压陶瓷电容器主要应用
1.无损检测X_RAY/CT机械、X光机高压电源等。
2.负离子发生器，空气净化器，高压包。
3.倍压电路，点火器, 高压电源
4.各种测定设备的高电压电源电路或其他直流高电压电源电路。
5.电源储能、分压倍压及保护电路中。

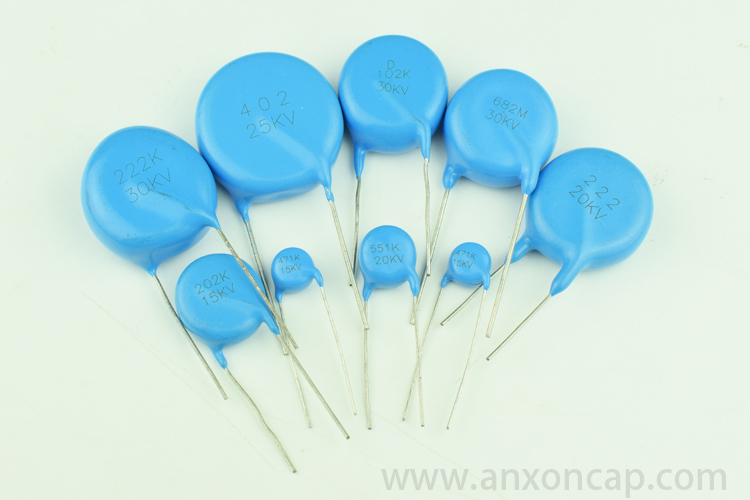

超高压陶瓷电容器常用规格:
6kv: 100pf, 470pf, 1000pf, 2200pf, 3300pf,4700pf, 10000pf
10kv: 10pf, 22pf, 33pf, 50pf, 100pf, 135pf,220pf. 330pf, 500pf, 680pf, 1000pf, 2200pf, 3300pf, 4700pf, 5000pf, 10000pf
15kv: 30pf, 50pf, 100pf, 150pf, 220pf, 330pf,470pf, 500pf, 680pf, 1000pf, 1500pf, 1900pf, 2200pf, 3000pf, 3300pf, 4700pf,10000pf
20kv: 10pf, 20pf, 22pf, 25pf, 27pf, 30pf, 33pf, 39pf, 47pf, 68pf, 80pf, 82pf, 100pf, 110pf, 135pf, 150pf, 220pf, 330pf, 470pf, 500pf, 680pf, 1000pf, 1500pf, 2200pf, 3000pf, 5000pf, 6000pf,10000pf
25kv: 500pf, 1000pf, 10000pf
30kv: 100pf, 150pf, 220pf, 330pf, 470pf,500pf, 680pf, 1000pf, 1500pf, 2200pf, 3300pf, 4700pf, 5000pf, 10000pf
35kv: 500pf, 1000pf, 1500pf, 2700pf, 3000pf,4500pf, 6000pf
40kv: 30pf, 100pf, 470pf, 4700pf, 6000pf
50kv: 30pf, 470pf, 500pf, 560pf, 750pf,1000pf, 10000pf
可以替代 AVX, TDK, HVCA, CKE, Vishay, MorganCeramics and etc...
公司简介

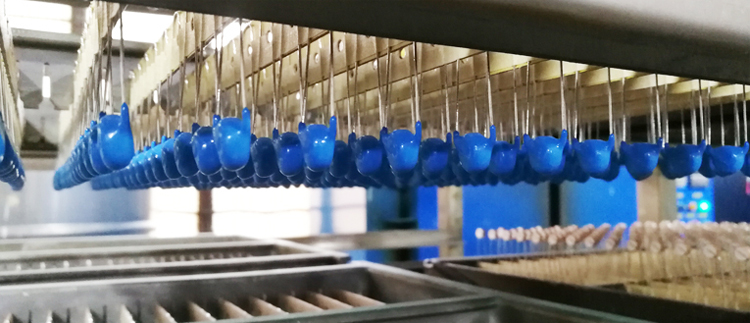

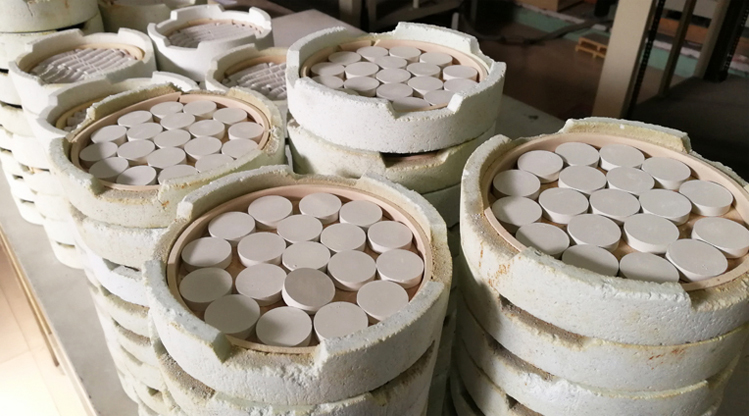

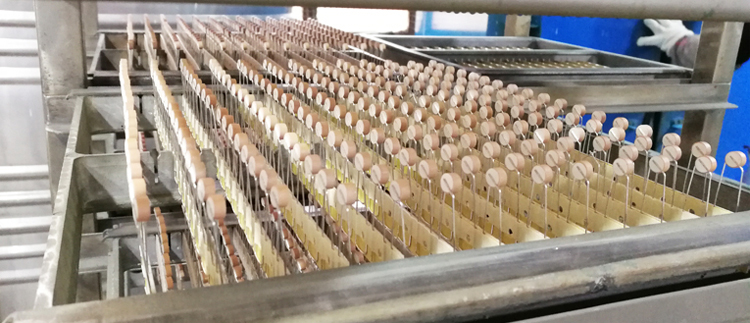

慈溪安讯电子有限公司专业从事研发，生产和销售高压陶瓷电容器 (陶瓷电容厂,电力陶瓷电容,高压高频陶瓷电容,高压脉冲电容器 ，高频高功率陶瓷电容器，高温陶瓷电容器。）本公司生产的产品具有超高电压和超高工频的特性,局放低，内阻小，容量大，适合于航空航天器，智能电网，电力电源，断路器，分压器，避雷器，升压倍压电路，数字化计量箱，电焊机，警用设备，X光机，医疗电源，CT机等医疗设备，安检探测设备，仪器仪表，机械设备，静电喷涂设备，计算机终端设备，通讯设备，激光发生器，负离子发生器，高压发生器，高压电源，家用电器，汽车及摩托车点火器及其他电子仪器设备。
主要产品有：
高压圆片式陶瓷电容器，螺栓型陶瓷电容器，板式功率陶瓷电容器，高压陶瓷电容串，电容芯棒，高压脉冲电容，水冷式高功率陶瓷电容器，穿心式高功率陶瓷电容器，高频高功率陶瓷电容器，多层片式陶瓷电容器，高压贴片陶瓷电容器， 高温陶瓷电容器。
1). 高压圆片型陶瓷电容器，高压瓷片电容
2).高频高功率高周波陶瓷电容器
3).微波陶瓷电容器
4).高压贴片陶瓷电容器，高压片式陶瓷电容器
5).高温陶瓷电容器（径向引线，贴片125度, 150度, 175度, 200度, 250度, 300度陶瓷电容器）
125℃，150℃，175℃，200℃，250℃，300℃径向引线高压陶瓷电容器
125C，150C，175C，200C，250C，300C高压多层陶瓷片式电容器
