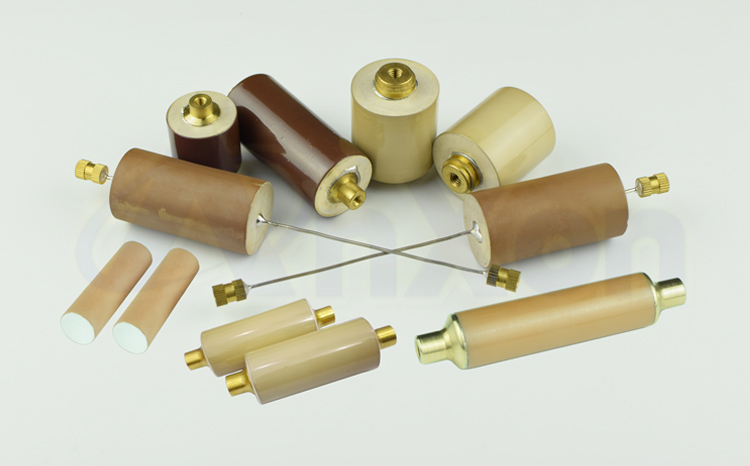

安讯CT85系列超高压带电显示交流陶瓷电容器
交流电压范围:3.6kVAC to 200kVac
容量范围:10pF to 20000pF
工作频率范围: 最大可到30Mhz
工作温度范围: -55°C to +125°C
品牌: AnXon, AXC
质量证书: ISO9001

联系人: *
Company: MSN/skype:
产品:
Tel: Fax:
E-mail: * Website:
内容: *
验证码: *(标记星号的都须要填写)

产品描述



1.
产品描述


高压陶瓷电容器,就是以陶瓷材料为介质的电容器。高压瓷片电容器的主要特点---耐压高,电压有3.6KV,6.5KV, 7.2KV, 10KV, 12KV, 13KV, 15KV, 20KV, 24KV, 25KV, 30KV, 35KV, 36KV, 40KV, 50KV, 60KV,70KV, 80KV, 100KV, 120KV, 150KV等,用于各种交流直流高压电路场合。
常见的一类电容陶瓷材质有:NPOC0G, UJ, SL, N4700等,该类陶瓷电容温度系数的变化是确定的,容量和温度存在一个线性关系。频率特性和电压特性也非常好,但因介电常数不高,所以容量做不大。
常见的二类电容陶瓷材质有:Y5R,Y5P,Y5T,Y5S,Y5U,Y5V等,二类陶瓷材质其温度是非线性的,容量可以很大,但频率和温度却不恒定。
安讯高压陶瓷电容可根据客户要求定制,采取内部并联或者串联的设计做到高电压,大容量,高工作频率,高耐受冲击电压,超低局放等要求,可满足客户的不同需求。安讯螺母电极端子系列的圆柱形超高压陶瓷电容已经广泛应用于送电、配电系统的电力设备和处理脉冲能量的设备中,如:功率补偿、限流、滤波、计量、储能以及分电压等产品中。电力系统的特殊性:交流、高电压、高频、处于室外环境 (-40°C+60°C)、雷击、大电流等等,在恶劣环境,要求电容具有超强的稳定性,即变化率要小;同时,计量,分电压等,产品要求高精密度,这对处于这种环境下的高压陶瓷电容器的局部放电量有着极为苛刻的要求。安讯高压陶瓷电容具有优良的充放电性能,耐压高,频率特性好,能承受高冲击电压,超低局放等特点,有交流和直流应用供客户选择。



2. 技术参数

交流电压范围

3.6kVAC to 120kVac

容量范围

单只10pF to 20000pF, 大于1.0μF电容组可定制

容量精度

常规 ±10%, ±1% 精度可定制

耐压标准

常规1.5 倍额定电压

雷电冲击测试标准

45kVdc-225kVdc, 可按客户要求定制

工作频率

最高可达 30Mhz

损耗

最小可做到 0.05%

局部放电测试

最小可做到 1PC

温度变化率

最小可做到 ±0.5%

工作温度范围

-55°C to +125°C

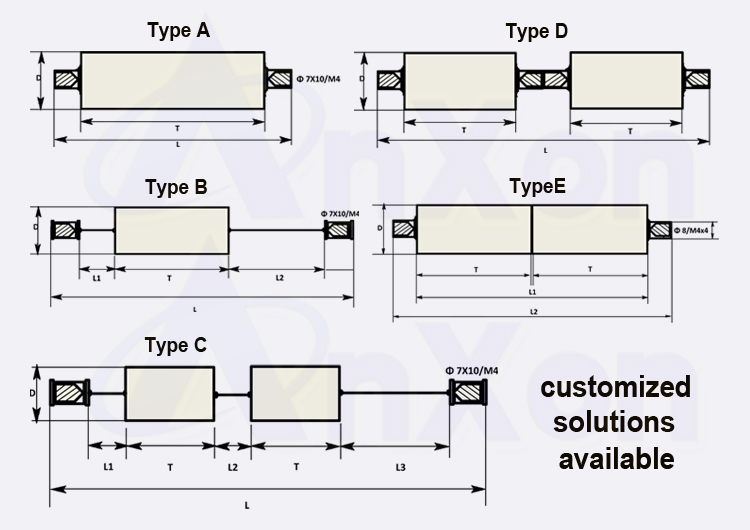

3. 产品类型

慈溪安讯电子有限公司致力于向客户提供成熟,高品质,高可靠性以及定制化的高压陶瓷电容器,材料种类多,适合各种高压,高频,高功率,高温,大电流应用。
主要材料有:NP0,COG, SL, DL, K1000, N4700, Y5T, Y5S, Y5R, Y5U, Y5V, Z5T, Z5V



4.

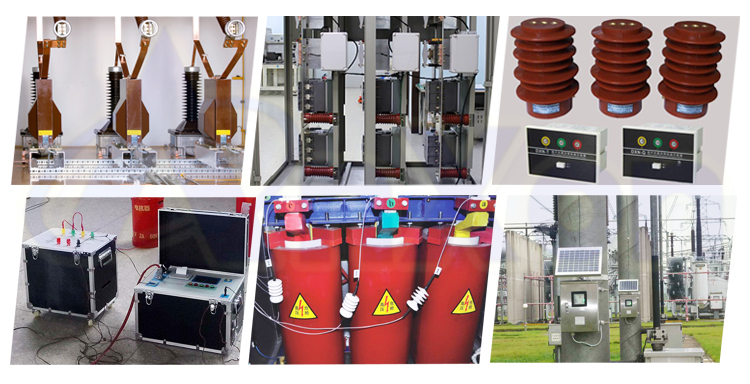

主要应用


1.
用于高功率脉冲电源、粒子加速器、电磁微波装备、激光光电装备、电子信息装备,雷达探测、无损检测X_RAY/CT机械、物质探测,静电除尘电场、各类特种脉冲电源等。
2.
供应电力,接受电力设备的断续器,电容式互感器,耦合器,断路器,零相检测,遮断器,避雷器,高电压测定设备的分压元素,其他使用交流高电压的电路。
3.
激光设备的高电压电源电路、定向能/高能激光源,准分子激光电源
4.
各种测定设备的高电压电源电路或其他直流高电压电源电路。

5.电源储能、分压倍压及保护电路中。

5. 质量管理


慈溪安讯电子出厂的每一个螺栓型超高压陶瓷电容器都100%经过如下的检验
容量
精度
耐压
损耗
绝缘电阻
局部放电: 抽检
雷电冲击测试: 按要求抽检



6.
公司介绍


慈溪安讯电子有限公司专业从事研发,生产和销售高压陶瓷电容器(陶瓷电容厂,电力陶瓷电容,高压高频陶瓷电容,高压脉冲电容器 ),高频高功率陶瓷电容器,高温陶瓷电容器。

主要产品:
高压圆片式陶瓷电容器,螺栓型陶瓷电容器,板式功率陶瓷电容器,高压陶瓷电容串,高压电容芯棒,高压脉冲电容,水冷式高功率陶瓷电容器,穿心式高功率陶瓷电容器,高频高功率陶瓷电容器,高压多层片式陶瓷电容器,高压贴片陶瓷电容器, 高温陶瓷电容器, 高频低损耗微波陶瓷电容器

特种产品:

250V, 500V, 1000V 1KV, 1500V, 2000V 2KV, 2500V, 3000V 3KV, 4000V 4KV, 5000V 5KV, 6000V, 6KV, 7000V, 7KV, 8000V, 8KV, 9000V, 9KV 10KV 高压贴片陶瓷电容,高压片式陶瓷电容,高频高功率微波陶瓷电容,贴片高温陶瓷电容

125°C, 150°C, 175°C, 200°C, 250°C, 300°C贴片型,引线型高温陶瓷电容器
125
, 150, 175, 200, 250C, 300度,贴片型,引线型高温陶瓷电容器



7
. 产品优势


慈溪安讯电子有限公司提供高质量的螺母型超高压陶瓷电容,完美替代知名国际进口品牌AVX, Murata, TDK, VISHAY, HVCA, CKE, MTC, Morgan Ceramics
例如
AVX HP / HW / HK / HD / HE Series N4700 系列超高压陶瓷电容器
EPCOS TDK TSF / H / GA / FD / MD / UHV / FHV Series Z5T, Y5S, Z5U, Y5P系列超高压陶瓷电容器
Murata DHS Series N4700 Z5V 系列超高压陶瓷电容
VISHAY 715HIK, HCK 系列超高压陶瓷电容器
