安讯 CT81 25KV 100PF 101 医用机引线型陶瓷圆盘电容器
型号:CT81
种类:陶瓷电容器
原产地:Zhejiang, China
品牌:AnXon
容量:100PF, 100PF
可通过资料:数据表, 照片
容差:± 10%
封装类型:引脚直插式封装
额定电压:25KV, 25KV
工作温度:-40 ~ + 85 ℃
应用:高电压
应用程序:高电压
品名:陶瓷电容器
材料:N4700
电容公差:10%(K)
形状:圆片
端子:引线
颜色:蓝色涂层
证书:RoHS/CE/ISO9000

联系人: *
Company: MSN/skype:
产品:
Tel: Fax:
E-mail: * Website:
内容: *
验证码: *(标记星号的都须要填写)

产品描述

产品描述


AnXon CT81 25KV 100PF 101
高频高压陶瓷电容器

高压陶瓷电容器,由安讯电子提供的径向铅蓝色涂层环氧树脂圆盘陶瓷电容器,高质量陶瓷电容器供应商。

额定规格:

25KV 100PF25KV 101

公差:

K ± 10%J ± 5% 可根据要求提供

类型:

径向引线/圆盘/THT通孔安装

陶瓷电介质:

N4700

工作温度:

-25 °C~ + 85 °C

尺寸(直径 × 厚度 × 脚距):

直径:7.5毫米;厚度:8.5毫米;脚距:10.0毫米



高压陶瓷电容器由陶瓷电介质制成。高压陶瓷电容器的主要特点是优异的耐压。用于各种交流和直流高压电路应用。

安讯高压陶瓷电容器可根据特殊要求定制,采取内部并联或串联设计,实现高电压、大容量、高工作频率、高耐冲击电压,超低局部放电要求和其他要求可以满足客户的不同需求。

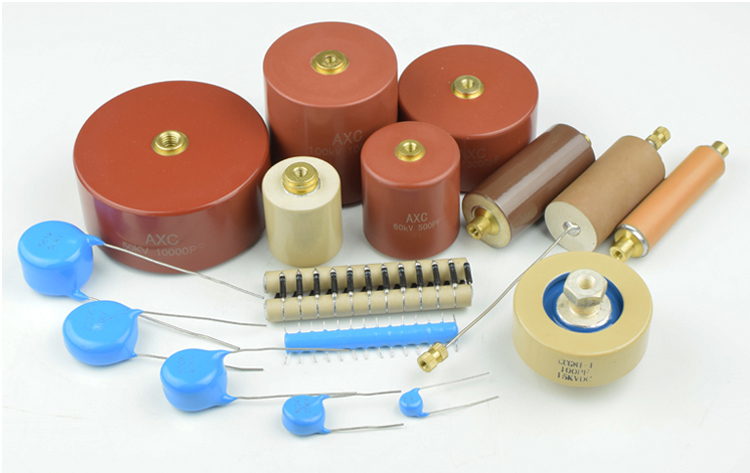

超高压陶瓷圆盘电容器

安讯设计和制造带有蓝色涂层环氧树脂的高质量超高压圆盘陶瓷电容器,定制设计径向引线盘陶瓷电容器以及各种标准和定制的高电压和高电容值陶瓷电容器。

额定电压 (V): 1KVdc-50KVdc

电容范围: 10pF - 10000pF

工作频率: 20khz-1000khz

材料: K100K300K2500K3500K5000NPOC0GSLN4700Y5RY5SY5TY5PY5UY5VZ5UZ5V

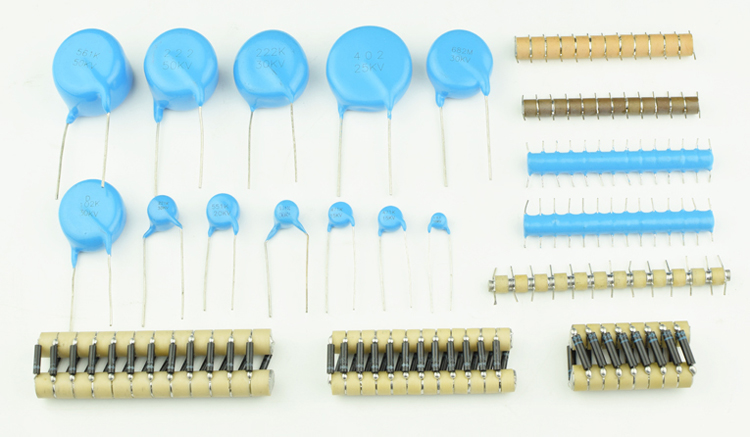

更多相关规格

定制设计的径向引线盘陶瓷电容器可从AnXon electronic获得,请联系我们了解详情

容器代码

材料

额定

电压

kVdc

容量

尺寸 (毫米)

C (pF)

Tol (%)

直径 (最大值)

厚度(最大值)

脚距 (最大值)

25KV 101

N4700

25

100

± 10

7.5

8.5

10.0

25KV 221

Y5T

220

8.5

8.2

7.5

25KV 331

330

9.2

8.4

10

25KV 471

470

10.4

8.1

10

25KV 501

500

14.5

8.5

12

25KV 681

680

12.8

8.9

10

25KV 102

1000

15.8

8.6

12

25KV 222

2200

± 20

23.0

10.0

12

25KV 402

4000

33

11

16

25KV 472

Y5V

4700

16.7

8.7

12

25KV 103

10000

25

10.4

16

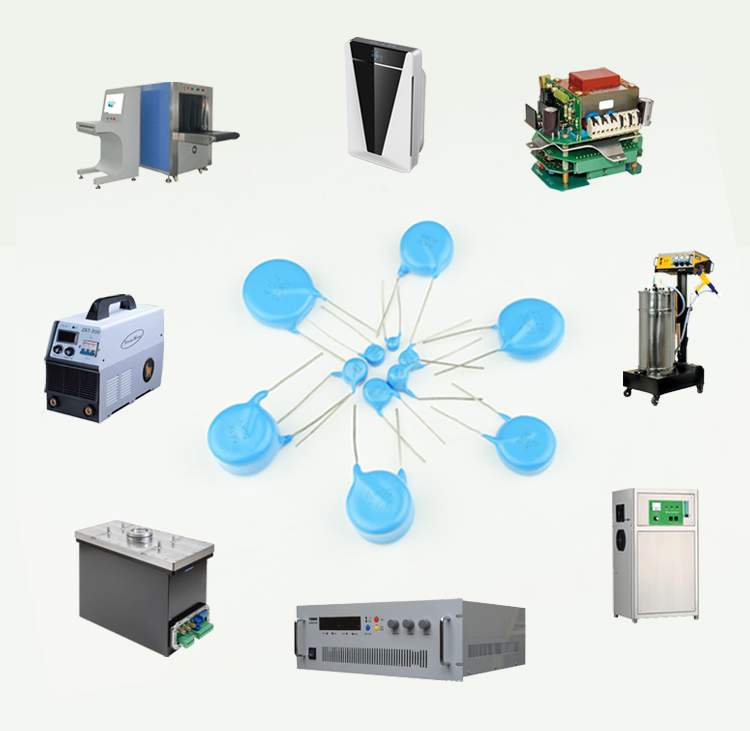

产品应用


高压电容器是专为高压应用而设计的,例如:

• DC-AC转换器,电压倍增器

收音机和电视接收器,调制解调器,接口,电视和监视器

存在高电压的其他电器

高压电源、高压电源

静电涂层,电弧喷涂和溅射,静电清洁电源,离子发生器电源

• X射线设备,医疗机器

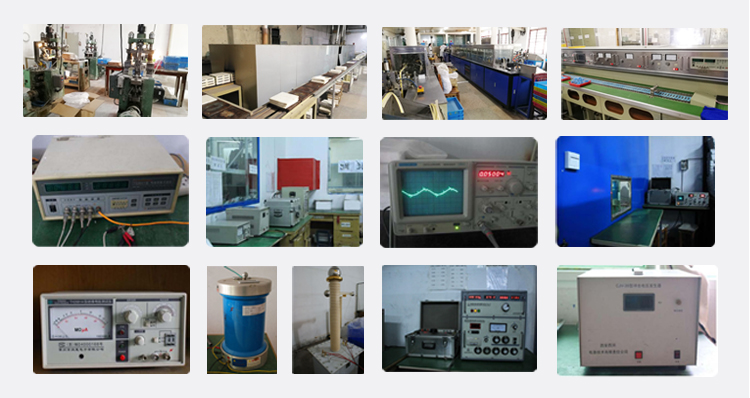

质量控制


来自安讯电子的高压径向引线盘陶瓷电容器100% 测试了以下参数

容量

介电耐压

耗散系数

绝缘电阻





认证

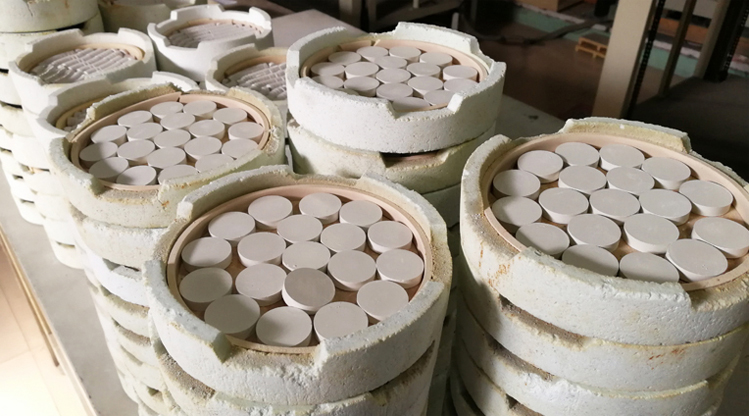

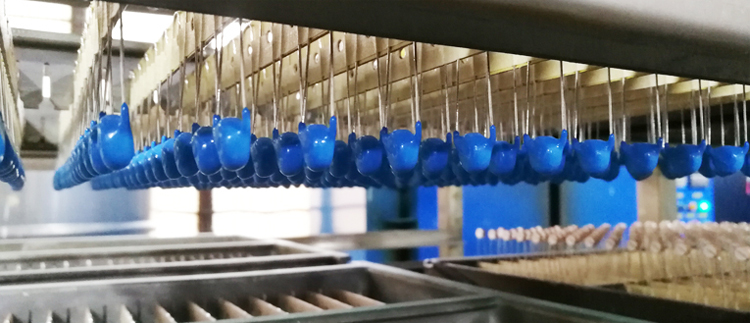

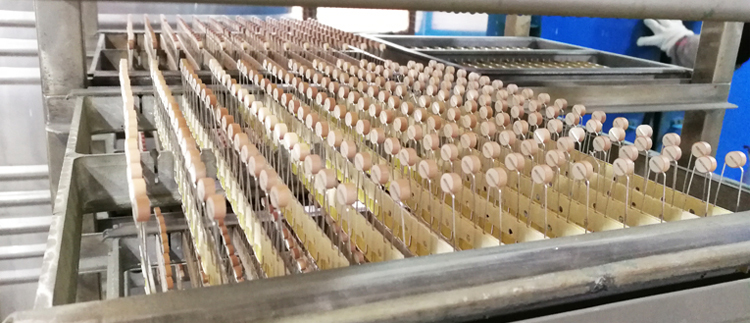

我们公司


慈溪安讯电子有限公司一直致力于为客户提供久经考验,可靠和定制的电子元件。经过十多年的发展,安讯陶瓷电容器产品已成功取代进口国际品牌AVXTDK,村田,也出口了北美,南美,欧洲、中东和东南亚。





注意事项


警告 (等级)

1.   工作电压

当将直流额定电容器用于交流或纹波电流电路时,确保将所施加电压的Vp-p值或包含DC偏置的Vo-p保持在额定电压范围内。当电压施加到电路上时,由于谐振或开关,启动或停止可能会在过渡期间产生不规则的电压。确保使用额定电压范围包括这些不规则电压的电容器。

2.工作温度和自生热量

保持电容器的表面温度低于其额定工作温度范围的上限。一定要考虑到电容器本身产生的热量。当电容器在高频电流,脉冲电流或类似电流中使用时,可能会由于介电损耗而自行发热。施加的电压负载应使电容器的自生热量在25 °C的大气温度下在10 °C以内。

通知 (评级)

电容器的电容变化

1.1类电容器

电容可能会根据周围温度或施加的电压而略有变化。如果您打算在严格的时间常数电路中使用本产品,请与我们联系。

2.2级和3级电容器

具有温度特性BEF2级和3级电容器具有老化特性,因此,如果长时间打开电容器,则电容器会稍微降低其电容。此外,电容可能会根据周围温度或施加的电压而发生很大变化。因此,它不太可能适合在时间常数电路中使用。如果您需要详细信息,请联系我们。
